Перекидные вентиляционные клапаны

Вентиляционный завод «Вендер Климат» производит клапаны искробезопасные перекидные АЗЕ 105

У нас можно купить перекидные клапаны:

  • Размеры от 100х100 до 1500х1500,
  • Оцинкованная сталь, нержавеющая сталь, черная сталь, титан, латунь, бронза,
  • Толщина 0,5 мм - 10, 0 мм,
  • Фланцевое или ниппельное соединение.

Все предлагаемые нами разновидности таких клапанов соответствуют требованиям, установленным действующими нормативными актами и правилами, характеризуются высоким качеством, надежностью и долговечностью.

Заказать онлайн!

Технические характеристики

Схема клапана перекидного взрывозащищенногоперекидной клапан

Обозначение A A1 B B1 H L d n, шт Масса, кг
КП 150х150 150 180 150 180 293 391 8 8 9,5
КП 250х250 250 280 250 280 398 552 8 8 15,0
КП 300х250 300 330 300 330 398 552 8 10 17,0
КП 400х400 400 430 400 430 571 763 8 12 27,5
КП 500х500 500 530 500 530 677 904 8 16 36,0
КП 600х600 600 630 600 630 812 1064 10 20 52,5
КП 800х800 800 830 800 830 1073 1336 10 20 80,5
КП 1000х1000 1000 1040 1000 1040 1334 1607 10 24 116,0

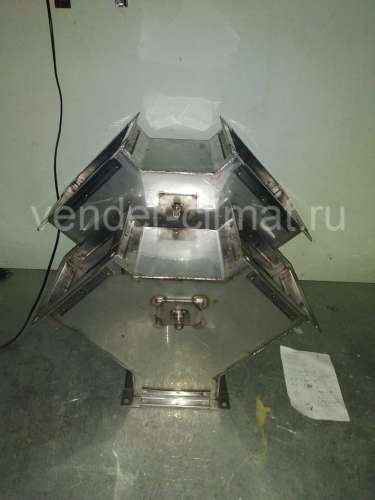

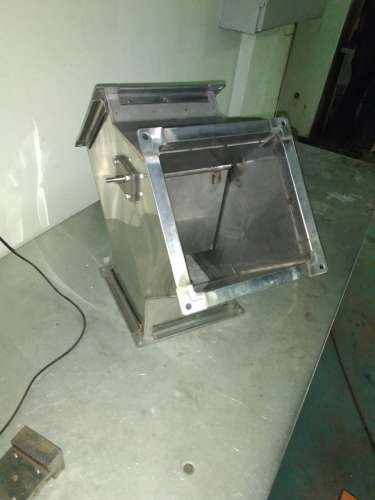

Примеры изделий

Назначение перекидных клапанов

В структуре системы вентиляции клапан перекидной отвечает за перенаправление потока воздуха их одного воздуховода в другой и обеспечение непрерывного и бесперебойного функционирования системы в любых условиях, включая аварийные ситуации различного характера.

Понятие «перекидной» характеризует способность такого клапана «перекидывать» нагнетаемый в систему воздушный поток с одного вентилятора на другой. Благодаря этому даже при выходе основного вентилятора из строя будет обеспечиваться эффективное отведение воздуха из помещения.

Закрытие аварийного вентиляционного канала в таком клапане может выполняться различными способами:

  • пневматическим приводом;
  • электрическим актуатором;
  • интегрированным позиционным переключателем, соединенным с индуктивным датчиком;
  • вручную оператором.

К основным сферам использования перекидных вентиляционных клапанов относятся системы вентиляции взрывоопасных производств, по воздуховодам которых двигаются взрывоопасные паро – и газовоздушные смеси, попадающие под действие классификации ГОСТ 12.1.011.

Конструкция и принцип действия клапана перекидного для вентиляции

Клапан перекидной латунь

Данные изделия имеют жесткий металлический корпус. Внутри него на специальных полуосях с помощью подшипников установлено специальное полотно, которое в закрытом положении перекрывает канал воздуховода.

Ось вращения полотна устанавливается со смещением, что при прохождении воздушного потока приводит к образованию момента силы, который открывает клапан.

Если поток воздуха в открытом канале прекращается и запускается резервный вентилятор, то создаваемый им воздушный поток открывает вторичный канал и перекрывает основной.

На торце поворотной оси, выходящем за пределы корпуса, размещается специальный указатель, который показывает, какой именно канал открыт в данный момент.

Чтобы исключить образование искр в процессе работы перекидного клапана при производстве его соприкасающихся деталей используются латунные элементы.

Преимущества обращения в «Вендер Климат»

Наш завод предлагает своим клиентам выгодные условия покупки:

  • изготовление продукции в соответствии с требованиями ГОСТ, СП и других нормативов;
  • высокотехнологичное производственное оборудование;
  • многолетний опыт работы всех специалистов;
  • регулярно повышение квалификации работников;
  • использование высококачественных материалов;
  • гарантированно высокое качество по доступной цене;
  • гибкая ценовая политика;
  • скидки в зависимости от объемов заказа;
  • возможность поэтапной оплаты;
  • полная материальная ответственность;
  • короткие сроки выполнения заказов.

Мы изготавливаем клапаны перекидные как в стандартных размерах, так и по индивидуальному проекту. У нас вы сможете получить все необходимое для монтажа вентиляционной системы любой специфики: воздуховоды, фасонные части, крышные элементы и многое другое!
