Наружная вентиляционная решетка - важный элемент вентиляционной системы. Они устанавливаются в местах выходов труб воздуховодов наружу и зачастую являются единственным свидетельством присутствия скрытых коммуникаций зданий - как промышленных, так и жилых.
Решетки вентсистем - относительно простой вид оборудования, при этом имеющий вполне ощутимое влияние, поэтому пренебрегать их установкой не стоит. Существуют модели, которые служат для разных целей. В общем случае наружная решетка выполняет сразу несколько функций: защищает вентиляционные каналы и оборудование от проникновения грызунов, птиц и мусора, регулирует воздушные потоки (стабилизирует тягу, обеспечивает нормальную циркуляцию) и придает фасаду эстетичный вид.
Требования, предъявляемые к наружным решеткам, самые строгие. Они устанавливаются на фасадах и фронтонах зданий, поэтому должны быть прочными, устойчивыми к воздействию атмосферных явлений. Такие решетки должны быть особенно надежными, так как находятся зачастую на большой высоте и в труднодоступных местах.
Вентиляционные решетки для наружной установки обладают рядом параметров, учитывая которые осуществляется подбор изделия для конкретного проекта.

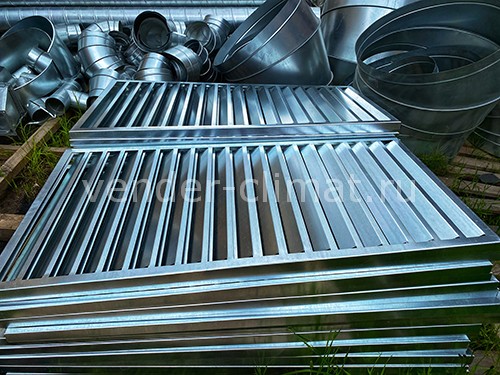

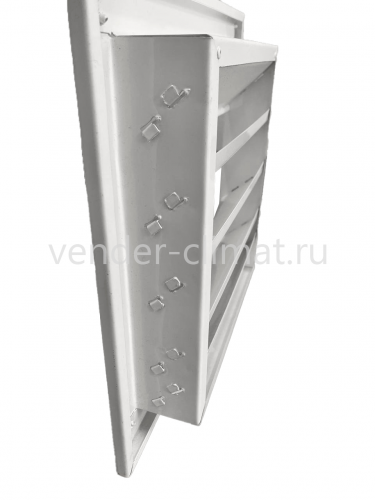

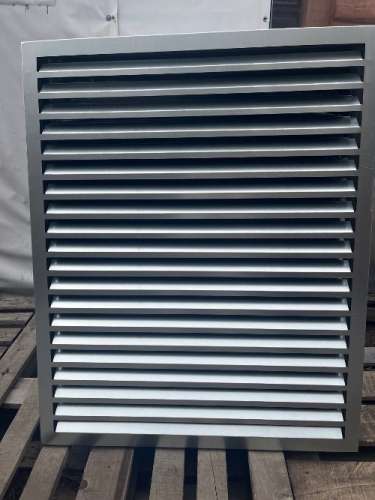

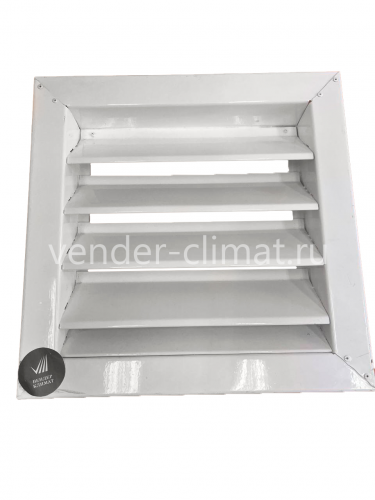

Завод “Вендер Климат” производит квадратные и прямоугольные наружные решетки, предназначенные для систем вентиляции и дымоудаления. Стандартное исполнение предусматривает изготовление решеток из оцинкованной стали, но может быть использована черная и нержавеющая сталь. Толщину проката выбирают в зависимости от размеров изделия - от 0,5 до 1,0 мм (до 2,0 мм по запросу).
Наружные решетки могут быть окрашены порошковым способом в любой цвет по каталогу RAL.
Фасадные решетки имеют два назначения: рабочее и эстетическое. От правильного выбора зависит и нормальное функционирование вентиляционной системы, и внешний вид здания. В первую очередь, несомненно, следует провести грамотный расчет этого элемента с учетом вашего проекта вентиляции. Кроме этого, размеры и типы решеток регулируются стандартами (сводом правил), которые нельзя нарушать.
Таблица 1. Данные для подбора наружных вентиляционных решеток АРН
| Размер | Площадь решетки | Площадь живого сечения | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | |||
|---|---|---|---|---|---|---|---|---|
|
АхВ, мм
|
м2
|
м2
|
Lо, | ∆Pпол | Lо, | ∆Pпол | Lо, | ∆Pпол |
| м3/ч | Па | м3/ч | Па | м3/ч | Па | |||
| APH 200 x 200 | 0,036 | 0,014 | 300 | 32/40 | 550 | 108/135 | - | - |
| APH 300 x 150 | 0,041 | 0,014 | 300 | 25/32 | 600 | 102/127 | 800 | 176/220 |
| APH 300 x 300 | 0,084 | 0,036 | 650 | 28/35 | 1100 | 79/99 | 1600 | 168/210 |
| APH 400 x 200 | 0,075 | 0,029 | 550 | 25/32 | 1000 | 83/104 | 1400 | 163/204 |
| APH 400 x 400 | 0,152 | 0,069 | 1000 | 20/25 | 1800 | 65/81 | 2700 | 146/182 |
| APH 500 x 250 | 0,118 | 0,049 | 800 | 21/27 | 1400 | 65/82 | 2000 | 133/166 |
| APH 500 x 300 | 0,143 | 0,061 | 950 | 21/26 | 1600 | 58/73 | 2600 | 154/193 |
| APH 500 x 500 | 0,24 | 0,112 | 1500 | 18/23 | 2700 | 59/73 | 4800 | 185/231 |
| APH 600 x 300 | 0,172 | 0,074 | 1100 | 19/24 | 2000 | 63/78 | 3200 | 161/201 |
| APH 600 x 350 | 0,201 | 0,089 | 1250 | 18/22 | 2400 | 66/83 | 3500 | 140/175 |
| APH 600 x 600 | 0,348 | 0,165 | 1800 | 12/15 | 3700 | 52/65 | 6400 | 157/196 |
| APH 700 x 400 | 0,27 | 0,122 | 1600 | 16/20 | 3000 | 57/72 | 5000 | 160/200 |
| APH 700 x 700 | 0,476 | 0,228 | 2500 | 13/16 | 5000 | 51/64 | 8000 | 131/163 |
| APH 800 x 500 | 0,388 | 0,18 | 2100 | 14/17 | 4100 | 52/65 | 6800 | 142/178 |
| APH 800 x 800 | 0,624 | 0,302 | 3000 | 11/13 | 5500 | 36/45 | 9000 | 96/120 |
| APH 900 x 900 | 0,792 | 0,385 | 3600 | 10/12 | 6800 | 34/43 | 12000 | 106/133 |
| APH 1000 x 500 | 0,486 | 0,226 | 2500 | 14/15 | 5000 | 49/61 | 8000 | 125/157 |
| APH 1000 x 1000 | 0,98 | 0,48 | 4000 | 8/10 | 8000 | 31/39 | 15000 | 108/136 |
| APH 1200 x 1200 | 1,41 | 0,684 | 5500 | 7/9 | 10500 | 26/32 | 20000 | 93/116 |
При необходимости наши специалисты могут проконсультировать вас по вопросам, касающимся подбора любых элементов вентиляционных систем.
Наружная решетка должна иметь длительный срок эксплуатации, поэтому для фасада следует выбирать стальные изделия - прочные и устойчивые к коррозии. Обратите внимание на способ монтажа - он должен быть надежным и в то же время удобным. Не забудьте продумать цвет решетки: она может как сливаться с фасадом, так и поддерживать декоративные элементы дизайна.
