Оцинкованные воздуховоды Вендер Климат
Мы производим следующие типы воздуховодов:
- Круглые воздуховоды из оцинкованной стали 0,5 -1,2 мм. Диаметр: от 80 мм до 1600 мм.
- Прямоугольные воздуховоды из оцинкованной стали 0,5-1,2 мм. Размер: от 100х100 мм до 2500х2500 мм.

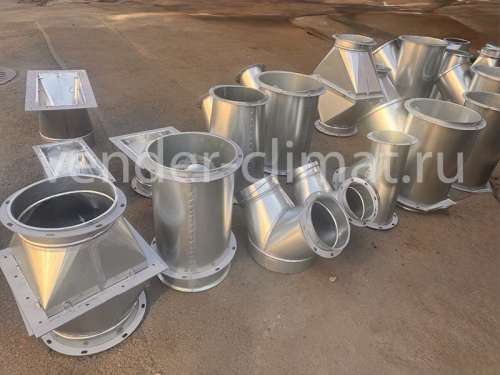

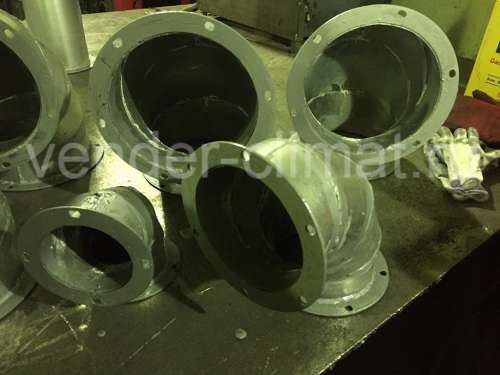

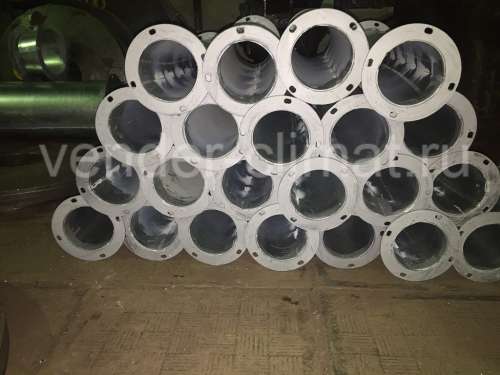

Примеры изготовления круглых и прямоугольных воздуховодов из оцинкованной стали.
Наиболее широко распространены круглые воздуховоды, что обусловлено их высокими аэродинамическими показателями, герметичностью, простотой обслуживания и невысокой стоимостью производства. Оцинкованные круглые воздуховоды спирально-навивного типа изготавливаются в строгом соответствии с нормативными значениями, что упрощает проектирование и последующий монтаж системы вентиляции. Также в ассортименте нашего завода представлены воздуховоды прямошовного типа – они используются значительно реже в силу большей стоимости, однако прямошовная технология позволяет создавать элементы вентиляционных систем любого диаметра.
Прямоугольные воздуховоды более эстетично выглядят в интерьере, кроме того, они, как правило, занимают меньше места. Также они просты в монтаже, обеспечивают высокую пропускную способность и эффективность воздухоотведения.
В каталоге вентиляционного завода «Вендер Климат» круглые и прямоугольные воздуховоды из оцинкованной стали представлены обширной таблицей размеров. Современное техническое оснащение производства и строгий контроль качества позволяют нам обеспечивать точность заявленных размеров до 1 мм.
Характеристики
Круглые воздуховоды из оцинкованной стали
| Диаметр, мм | Толщина материала, мм | Площадь поперечного сечения, м2 | Площадь поверхности 1 м, м2 | ||
|---|---|---|---|---|---|
| Спирально-навивные | Фальцевые сварные | Фальцевые, спирально-навивные |
Сварные | ||
| 100 | 100 | 0,5 | 1,2 | 0,0079 | 0,314 |
| 125 | 125 | 0,0123 | 0,392 | ||
| 140 | 0,0154 | 0,44 | |||
| 160 | 160 | 0,02 | 0,502 | ||
| 180 | 0,0255 | 0,566 | |||
| 200 | 200 | 0,0314 | 0,628 | ||
| 225 | 0,04 | 0,706 | |||
| 250 | 250 | 0,049 | 0,785 | ||
| 280 | 0,0615 | 0,879 | |||
| 315 | 315 | 0,078 | 0,989 | ||
| 355 | 355 | 0,099 | 1,115 | ||
| 400 | 400 | 0,7 | 0,126 | 1,26 | |
| 450 | 450 | 0,159 | 1,41 | ||
| 500 | 500 | 1,4 | 0,196 | 1,57 | |
| 560 | 560 | 0,246 | 1,76 | ||
| 630 | 630 | 0,312 | 1,98 | ||
| 710 | 710 | 0,396 | 2,23 | ||
| 800 | 800 | 0,503 | 2,51 | ||
| 900 | 900 | 1,0 | 1,5 | 0,635 | 2,83 |
| 1000 | 1000 | 0,785 | 3,14 | ||
| 1120 | 1120 | 0,985 | 3,52 | ||
| 1250 | 1250 | 1,23 | 3,9 | ||
| 1400 | 1,2 | 1,54 | 4,4 | ||
| 1600 | 2,02 | 5,03 | |||
| 1800 | – | 2,0 | 2,54 | 5,65 | |
| 2000 | 3,14 | 6,23 | |||
Прямоугольные воздуховоды из оцинкованной стали
| Размеры АхБ, мм | Площадь поперечного сечения, м2 | Площадь поверхности 1м, м 2 | Размеры АхБ, мм | Площадь поперечного сечения, м2 | Площадь поверхности 1м, м2 |
|---|---|---|---|---|---|
| 100х150 | 0,015 | 0,5 | 800х800 | 0,64 | 3,2 |
| 150х150 | 0,0225 | 0,6 | 1000х500 | 0,5 | 3 |
| 150х250 | 0,0375 | 0,8 | 1000х600 | 0,6 | 3,2 |
| 250х250 | 0,0625 | 1 | 1000х800 | 0,8 | 3,6 |
| 300х200 | 0,06 | 1 | 1000х1000 | 1 | 4 |
| 300х400 | 0,12 | 1,4 | 1200х600 | 0,72 | 3,6 |
| 400х250 | 0,1 | 1,3 | 1200х800 | 0,96 | 4 |
| 400х400 | 0,16 | 1,6 | 1200х1000 | 1,2 | 4,4 |
| 500х250 | 0,125 | 1,5 | 1200х1200 | 1,44 | 4,8 |
| 500х400 | 0,2 | 1,8 | 1600х800 | 1,28 | 4,8 |
| 500х500 | 0,25 | 2 | 1600х1000 | 1,6 | 5,2 |
| 600х400 | 0,24 | 2 | 1600х1200 | 1,92 | 5,6 |
| 600х500 | 0,3 | 2,2 | 1600х1600 | 2,56 | 6,4 |
| 600х600 | 0,36 | 2,4 | 2000х1000 | 2 | 6 |
| 800х400 | 0,32 | 2,4 | 2000х1200 | 2,4 | 6,4 |
| 800х500 | 0,4 | 2,6 | 2000х1600 | 3,2 | 7,2 |
| 800х600 | 0,48 | 2,8 | 2000х2000 | 4 | 8 |
Воздуховод оцинкованный – классификация
По форме сечения вентиляционные трубы бывают круглыми и прямоугольными.
По способу изготовления:
- Прямошовные воздуховоды. Изготавливаются из листовой оцинкованной стали путем сворачивания в заготовку требуемого диаметра. Продольные края соединяются сваркой или фальцевым швом.
- Прямоугольные воздуховоды. Изготавливаются из рулонной оцинкованной стали путем формовки нужного периметра изделия на автоматической линии.
- Спирально-навивные. Изготавливаются из ленты, которую свивают спиралью в трубу необходимого сечения. Такие трубы из-за наличия спирального шва имеют неровную внутреннюю поверхность, что требует проведения очистных работ.
Изготовление всех воздуховодов из оцинкованной стали осуществляется на автоматических линиях, что обеспечивает высокое качество продукции.
В зависимости от допустимого давления воздушного потока различают следующие виды герметизации вентиляционных труб:
- Класс Н – нормальное давление. Такие воздуховоды из оцинкованной стали можно купить по умеренной цене для использования в вентиляционных системах с минимальными требованиями к герметичности коммуникации. Предусматривается, что при передаче воздушных потоков присутствует определенный процент потерь.
- Класс П – плотные трубы. Применяются в системах с повышенным давлением передаваемых сред. Для повышения герметичности сварной шов прокатывают на туннельном прессе.
Также на нашем производстве при изготовлении вентиляционных воздуховодов мы поддерживаем стандарт Eurovent 2.2. В нем три класса герметичности вентиляционных воздуховодов. Класс А, Класс В, Класс С.
Труба воздуховода оцинкованная – технические характеристики
Технические параметры этой продукции допускают ее использование в жилых, административных, производственных помещениях:
- максимальная температура перемещаемых сред: +80 °C;
- относительная влажность воздуха – до 60%;
- толщина оцинкованного листа – 0,5-1,2 мм, в зависимости от размеров сечения;
- стандартная длина круглых вентиляционных труб – 3 м, прямоугольных – 1,5 м;
- вид шва – сварной или фальцевый.
Стоимость воздуховодов из оцинкованной стали за 1 м определяют: размер сечения, толщина стенки, производственная технология.
Особенности монтажа
Основные этапы монтажных работ:
- Перед сборкой участков труб и других комплектующих в единую систему по их наружному периметру прокладывается уплотнительная лента. В неразборных воздуховодах функции уплотнителя вместо ленты выполняет герметизирующий состав.
- Монтируют дополнительные ребра жесткости, количество которых определяют в зависимости от длины пролета.
- Промышленные коммуникации после установки обычно изолируют пеной, пенополистиролом, минватой.
Для уменьшения уровня шума при проектировании специалисты стараются проложить воздуховодную трассу с минимумом поворотов и изгибов.
Каталог оцинкованных воздуховодов
Прямые участки
Фасонные элементы
Преимущества сотрудничества с компанией «Вендер Климат»

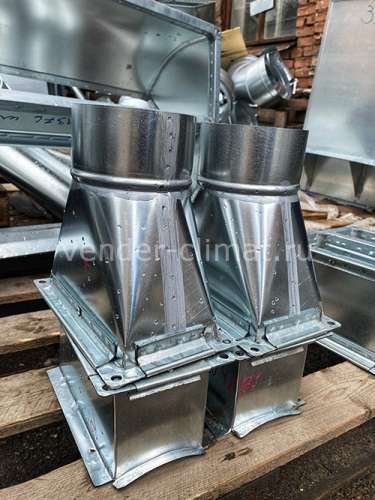

Завод «Вендер Климат» предлагает купить воздуховод оцинкованный 100, 125, 160, 200 мм и других размеров, цена за 1 м указана в прайсе. У нас вы можете приобрести необходимые комплектующие: переходы, отводы, врезки, тройники, дефлекторы и пр..
В нашей компании можно купить воздуховоды из оцинкованной стали с доставкой по СПб и в другие населенные пункты Ленинградской области и за ее пределами.
