Вентиляционные переходы

Вентиляционные переходы – фасонные изделия, предназначенные для соединения двух вентиляционных каналов различного сечения и формы в единую воздушную магистраль. Как правило, данные фасонные изделия производятся из такого же материала (оцинкованная, черная или нержавеющая сталь), что и остальные секции системы вентиляции.

Заказать онлайн!

Мы выпускаем следующие виды переходов для вентиляции:

с круглого на круглое сечение, но разных диаметров

Скачать бланк-заказ

Переход диаметра

Основные размеры, мм			Площадь поверхности, м²	Основные размеры, мм			Площадь поверхности, м²
D	D1	H	Площадь поверхности, м²	D	D1	H	Площадь поверхности, м²
140	100	270	0.10	560	400	400	0,62
140	125	270	0.11		450	270	0,44
160	125	270	0.12		500	270	0,45
160	140	270	0.13	630	450	400	0,70
180	140	270	0.14		500	500	0,49
180	160	270	0.14		560	560	0,51
200	140	270	0.15	710	500	400	0,79
	160		0.15		560	270	0,57
	180		0.16		630	270	0,57
225	160	270	0.16	800	560	400	0,89
	180		0.17		630	400	0,92
	200		0.18		710	270	0,65
250	180	270	0.18	900	630	600	1,48
	200		0.19		710	400	1,04
	225		0.20		800	270	0,73
280	200	270	0.21	1000	800	400	1,17
	225		0.22	1000	900	270	0,82
	250		0.23	1120	900	400	1,32
315	225	270	0.23	1120	1000	270	0,92
	250		0.24	1250	900	600	2,11
	280		0.25		1000	600	2,17
355	250	270	0.26		1120	270	1,03
355	280	270	0.27	1400	1000	800	3,11
400	280	270	0.30		1120	600	2,44
	315		0.31		1250	270	1,17
	355		0.32	1600	1120	800	3,57
450	315	270	0.33		1250	600	2,80
	355		0.35		1400	400	1,94
	400		0.36	1800	1400	800	4,14
500	355	270	0.38	1800	1600	400	2,20
500	400	270	0.39	2000	1600	800	4,66

с прямоугольного на круглое сечение

Скачать бланк-заказ

Переход с круглого на прямоугольное сечение

Размеры, мм

	100 150	150 150		150 250	150 300	250 250	250 300	250 400	250 500	400 400	400 500	400 600	400 800	500 500	500 600	500 800	500 1000	600 600	600 800	600 1000	600 1250	800 800	800 1000	800 1250
	Длина и площадь поверхности, м²
100	300 ----- 0,12
125	300 ----- 0,13
160	300 ----- 0,15		300 ----- 0,17	300 ----- 0,20
200			300 ----- 0,18	300 ----- 0,21	300 ----- 0,23	300 ---- 0,24
250			300 ----- 0,21	300 ----- 0,24	300 ----- 0,25	300 ----- 0,27	300 ----- 0,28
315					300 ----- 0,28	300 ----- 0,30	300 ----- 0,31	300 ----- 0,34	400 ----- 0,50
355						300 ----- 0,32	300 ----- 0,33	300 ----- 0,36	300 ----- 0,39	300 ----- 0,41
400							300 ----- 0,35	300 ----- 0,38	300 ----- 0,41	300 ----- 0,43	300 ----- 0,46
450								400 ----- 0,54	300 ----- 0,44	300 ----- 0,45	300 ----- 0,48	400 ----- 0,69
500									500 ----- 0,77	300 ----- 0,48	300 ----- 0,51	300 ----- 0,54	600 ----- 1,19	300 ----- 0,54	300 ----- 0,57	600 ----- 1,25
560										300 ----- 0,50	300 ----- 0,53	300 ----- 0,56	500 ----- 1,04	300 ----- 0,56	300 ----- 0,59	500 ----- 1,09	80 ----- 1,90	300 ----- 0,62
630											300 ----- 0,57	300 ----- 0,60	500 ----- 1,10	300 ----- 0,63	300 ----- 0,64	300 ----- 0,69	700 ----- 1,74	300 ----- 0,66	300 ----- 0,72

	400 600	400 800		500 500	500 600		500 800	500 1000			600 600	600 800		600 1000	600 1250	800 800		800 1000	800 1250		800 1600	1000 1000	1000 1250		1000 1600	1000 2000	1250 1250	1250 1600	1250 2000	1600 1600		1600 2000
	Длина и площадь поверхности, м
710	600 ----- 1,27		600 ----- 1,39	400 ----- 0,85		400 ----- 0,89	400 ----- 0,97		400 ----- 1,05	300 ----- 0,70		300 ----- 0,75	300 ----- 0,81		300 ----- 0,90		300 ----- 0,81
800			800 ----- 1,97	600 ----- 1,36		600 ----- 1,42	600 ----- 1,54		600 ----- 1,66	300 ----- 0,74		300 ----- 0,80	400 ----- 1,14		800 ----- 2,49		300 ----- 0,86	400 ----- 1,22
900							800 ----- 2,17		800 ----- 2,33	500 ----- 1,31		500 ----- 1,41	500 ----- 1,51		700 ----- 2,29		300 ----- 0,91	300 ----- 0,97		700 ----- 2,43	1300 ------ 4,96	300 ----- 1,03
1000									900 ----- 2,76	700 ----- 1,94		700 ----- 2,08	700 ----- 2,22		700 ----- 2,39		300 ----- 0,95	300 ----- 1,01		500 ----- 1,81	1100 ------ 4,37	300 ----- 1,07		500 ----- 1,91
1120													900 ----- 3,02		900 ----- 3,25		600 ----- 2,02	600 ----- 2,14		600 ----- 2,29	900 ----- 3,74	300 ----- 1,13		300 ----- 1,20	900 ----- 3,92	1650 ------ 7,85	300 ----- 1,28
1250															1200 ------ 4,62		850 ----- 3,03	850 ----- 3,20		850 ----- 3,41	700 ----- 3,06	500 ----- 1,98		500 ----- 2,11	700 ----- 3,20	1400 ------ 6,95	300 ----- 1,34	700 ----- 3,37
1400																				1100 ------ 4,86	1100 ------ 5,06	600 ----- 2,52		600 ----- 2,67	400 ----- 1,92	1100 ------ 5,72	300 ----- 1,41	400 ----- 2,02	1100 ------ 6,00	400 ----- 2,16
1600																					1500 ------ 7,37	1100 ------ 4,96		1100 ------ 5,24	1100 ------ 5,62	1100 ------ 6,06	700 ----- 3,51	700 ----- 3,75	800 ----- 4,61	400 ----- 2,28	800 ----- 4,89

Примечание. В таблице приведены размеры: в числителе — длина перехода, в знаменателе — площадь поверхности.

с прямоугольного сечения на прямоугольное, но различных размеров

Скачать бланк-заказ

Переход для прямоугольного воздуховода

Основные размеры, мм			Площадь поверхности, м²	Основные размеры, мм			Площадь поверхности, м²
А х В	А1 х В1	L	Площадь поверхности, м²	А х В	А1 х В1	L	Площадь поверхности, м²
150х150	100х150	300	0,17	800х1250	600х1250	300	1,40
250х150	150х150		0,22	1000х1250	600х1250	500	2,62
250х250	150х250		0,28	1000х500	800х500	300	1,01
250х300	150х300		0,32	1250х600	800х600	300	1,76
400х250	250х250		0,38	1000х600	800х600	600	1,89
400х400	250х400		0,48	1000х800	800х800	300	1,26
400х500	250х500		0,54	1250х800	800х800	600	3,04
500х250	400х250		0,44	1000х1000	800х1000	300	1,29
500х400	400х400		0,54	1250х1000	800х1000	600	3,04
600х400	400х400		0,65	1000х1250	800х1250	300	1,55
500х500	400х500		0,60	1250х1250	800х1250	600	3,41
600х500	400х500		0,68	1000х600	800х1600	300	1,68
500х600	400х600		0,66	1250х1600	800х1600	600	3,94
600х600	400х600		0,79	1250х600	1000х600	500	1,93
500х800	400х800		0,79	1250х800	1000х800	500	2,12
600х800	400х800		0,94	1600х800	1000х800	700	3,86
600х400	500х400		0,60	1250х1000	1000х1000	500	2,34
800х400	500х400	500	1,28	1600х1000	1000х1000	700	4,23
600х500	500х500	300	0,66	1250х1250	1000х1250	500	2,61
800х500	500х500	500	1,33	1600х1250	1000х1250	700	4,69
600х600	500х600	300	0,72	1600х1600	1000х1600	700	5,34
800х600	500х600	500	1,45	1250х2000	1000х2000	300	1,98
600х800	500х800	300	0,85	1600х2000	1000х2000	700	6,07
800х800	500х800	500	1,68	1600х800	1250х800	500	2,7
600х1000	500х1000	300	0,98	1600х1000	1250х1000	500	2,61
800х1000	500х1000	500	1,78	2000х1000	1250х1000	900	6,14
800х400	600х400	300	0,79	1600х1250	1250х1250	500	3,26
800х500	600х500	300	1,01	2000х1250	1250х1250	900	6,72
1000х500	600х500	500	1,66	1600х1600	1250х1600	500	3,69
800х600	600х600	300	0,94	2000х1600	1250х1600	900	7,55
1000х600	600х600	500	1,79	1600х2000	1250х2000	500	4,66
800х800	600х800	300	1,08	2000х1000	1600х1000		3,58
1000х800	600х800	500	2,05	2000х1250	1600х1250		3,90
800х1000	600х1000	300	1,22	2000х1600	1600х1600		4,35
1000х1000	600х1000	500	2,30	2000х2000	1600х2000		4,86

Соединение разных воздушных каналов может производиться не только с пропорциональным уменьшением (увеличением) размеров сечения, но и со смещением в нужную сторону. Это позволяет качественно скомпоновать систему вентиляции, оптимально вписав ее в помещение с ограниченным пространством. Так, вентиляционные переходы подразделяются по типу:

на центральные;
на односторонние;
со смещением.

Первый вариант используется, если оси обоих воздуховодов совпадают, но осуществляется переход на другой размер сечения. Это удобно при монтаже, но плохо экономит полезное пространство помещения. Именно поэтому второй и третий типы применяются чаще.

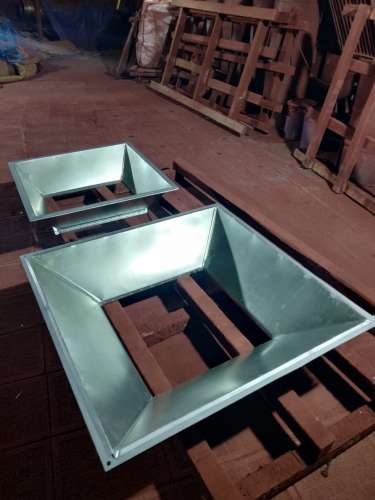

Примеры изделий

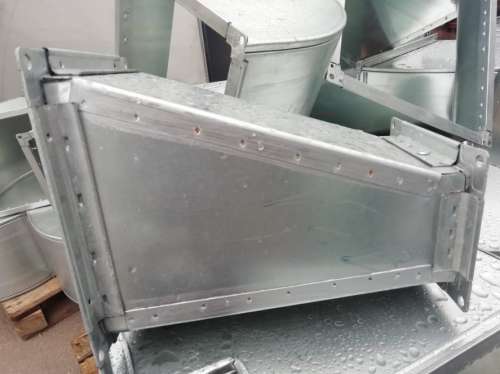

Переход с прямоугольного сечения на прямоугольное

Заказать переходы на Вентиляционном заводе «Вендер Климат»: почему это выгодно

Предприятие располагает новейшим станочным парком – одним из самых современных в РФ. В зависимости от потребностей клиента, компания изготавливает переходы из любого листового металла:

черной стали (от 1,0 до 8,0 мм);
нержавейки (от 1,0 до 8,0 мм);
оцинковки (от 0,55 до 2,0 мм).

Исходя из требований заказчика, соединение листовой нержавейки может производиться посредством точечной сварки, соединением на фальц, свариванием аргоном. Кроме этого, наши клиенты получают следующие преимущества:

индивидуальный подход к требованиям заказчика;
расценки производителя;
выгодные бонусы и участие в промо-акциях;
быстрое выполнение заказа;
оперативную доставку.

Нужны гарантированно качественные вентиляционные переходы из оцинкованной, нержавеющей или черной стали? Обращайтесь на Вентиляционный завод «Вендер Климат» и делайте заказ!

Переходы для вентиляции от завода «Вендер Климат»

оцинкованный переход Переход для вентиляции служит для соединения элементов воздуховодной системы разного диаметра между собой. Изделие может быть круглой или прямоугольной формы в зависимости от типа вентиляционной системы. Длина и диаметр подбирается исходя из особенностей места эксплуатации.

Наш завод «Вендер Климат» производит весь спектр продукции для воздуховодных систем В Санкт-Петербурге. Отлаженные циклы производства на автоматизированном оборудовании позволяют выпускать высококачественную продукцию любой конфигурации и размеров. В результате этого мы способны обеспечить поставку любого объема и наименования изделий.

Всего существует три типа переходов:

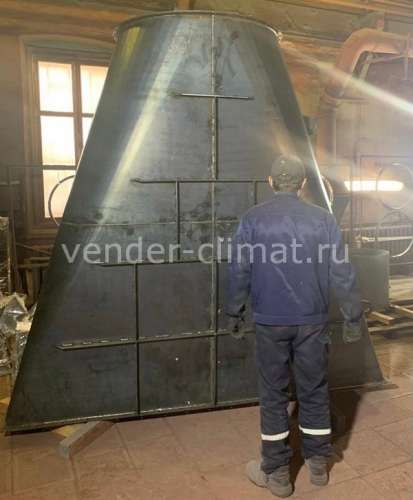

С круглого на круглое сечение – применяется для соединения одного диметра воздуховода с другим. Изделие имеет конусообразную форму. Крепление производится посредством соединения посадочных мест вентиляционных элементов и переходов;

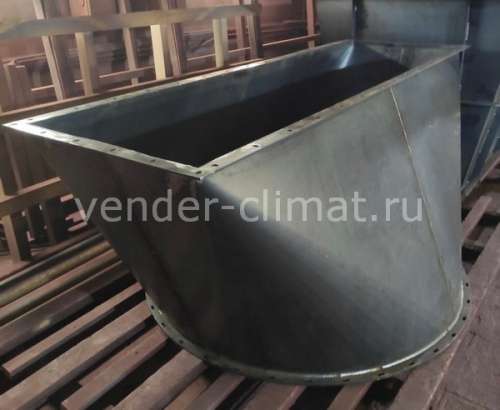

Переходы для вентиляции с квадратного на круглое – используются для стыковки элементов вентиляционной магистрали, в которой присутствуют разные по конфигурации воздуховоды (круглые и прямоугольные);
С прямоугольного на прямоугольное – монтируются при стыковке вентканалов разного сечения. Такие прямоугольные переходы воздуховодов широко распространены в различных отраслях, так как просты в сборке и эксплуатации.

оцинкованный переход для вентиляционный системы

Типы переходов для вентиляции по смещению посадочных мест разделяются на:

центральные – место стыковки перехода и воздуховода симметрично расположено относительно центра обоих сторон изделия;
односторонние – посадочное место смещено пропорционально относительно центра с обеих сторон;
со смещением – с одной из сторон область соединения смещена относительно центра.

Смещение посадочного места при соединении разных по диаметру воздуховодов позволяет значительно сэкономить пространство при монтаже магистрали. Все изделия, выпускаемые нашим заводом, производятся с учетом потребностей заказчика. Например, при изготовлении перехода для вентиляции прямоугольного или круглого соединение деталей может быть выполнено посредством точечной сварки или аргоном.

Также производим детали с применением технологии соединения на фальц. На нашем предприятии вы можете купить любой тип изделия по цене от производителя.
