Производство отводов для воздуховодов

Отвод для вентиляции Для изменения хода вентиляционной системы, для соединения труб, идущих в разных направлениях, применяют отводы. У нас Вы можете заказать вентиляционные отводы для систем вентиляции, дымоудаления и аспирации разных вариантов исполнения:

по форме сечения — круглые и прямоугольные;
по материалу — оцинкованная, нержавеющая, черная сталь, алюминий, титан с толщиной листа от 0,5 до 8,0 мм;
по типу соединения — фланцевое или ниппельное.

Заказать онлайн!

Вентиляционный отвод является типом фасонных изделий, предназначенным для изменения траектории движения воздушного потока на необходимый угол. Применение вентиляционных отводов позволяет при монтаже привести систему вентиляции в соответствие с планом помещения, обеспечивая трубам возможность обхода препятствий. Также отводы можно применять как уличные боковые выбросы. В таких вентиляционных отводах могут быть установлены сетки или перфолисты, предотвращающие попадание в систему каких-либо посторонних предметов.

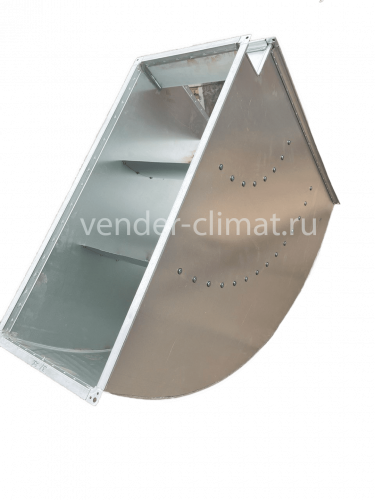

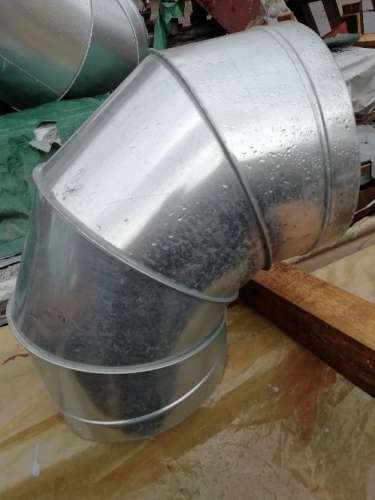

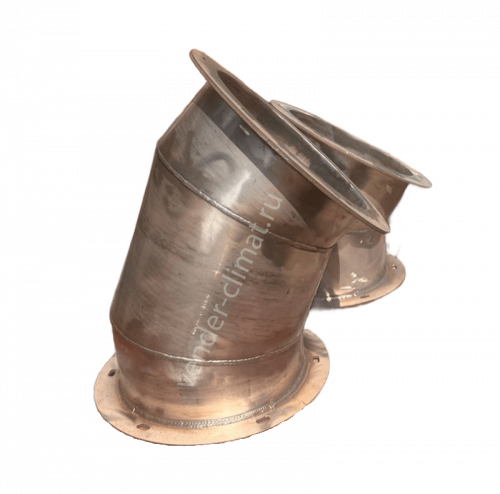

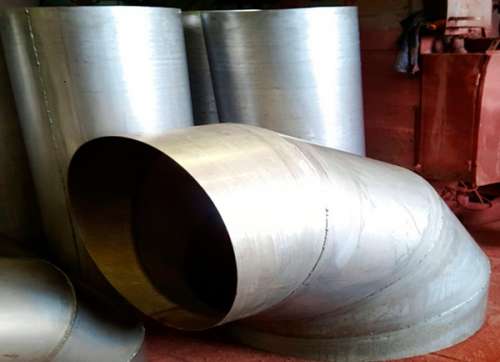

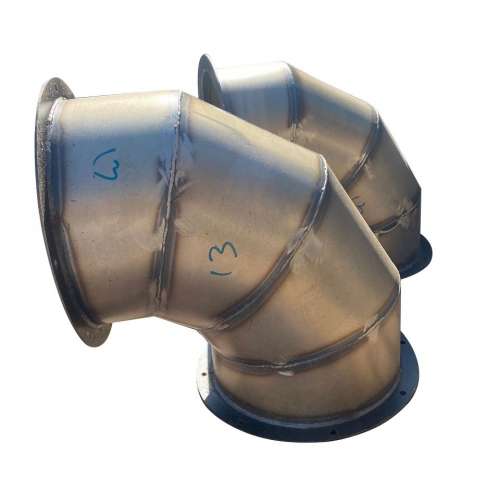

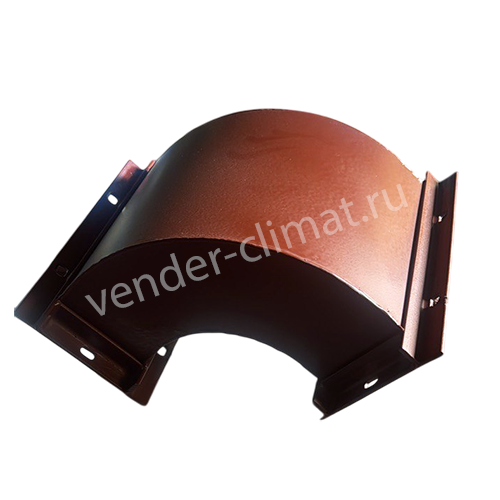

Примеры изделий отводов, изготовленных нашим заводом

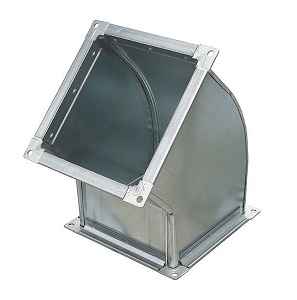

Вентиляционные отводы Отвод для прямоугольных воздуховодов

Техническая информация по круглым изделиям по ссылке

Техническая информация по прямоугольным изделям по ссылке

Производство отводов для систем вентиляции объектов гражданского строительства, а также отводы для промышленного строительства.

Применение вентиляционных отводов

В соответствии с государственными стандартами и нормативами СНиП, отводы систем вентиляции представляют собой фасонные элементы, призванные обеспечить локальное устройство отдельных участков вентиляционной системы. Чаще всего они используются для проводки вентиляционных труб в труднодоступных местах здания, на участках со сложной архитектурной конфигурацией.

Целью применения этих конструктивных элементов является обустройство каналов вентиляционной системы в заданном проектом направлении.

Характеристики

А*В	воздуховод		отвод 90 А*В	отвод 90 В*А	отвод 45 А*В	отвод 45 В*А	врезка	др.клапан	шибер	заглушка	зонт ЗП
размер, мм	руб./м.п.	толщ. мм; L мм	руб./шт.	руб./шт.	руб./шт.	руб./шт.	руб./шт.	руб./шт.	руб./шт.	руб./шт.	руб./шт.
100*100	228	b=0.5, L=1500	362	362	331	331	177	505	556	146	279
150*100	280	b=0.5, L=1500	414	408	374	371	193	585	644	162	323
200*100	363	b=0.5, L=1500	466	450	417	411	207	665	732	178	367
250*100	416	b=0.5, L=1500	526	499	465	453	224	748	823	195	412
300*100	480	b=0.5, L=1500	581	544	512	490	238	829	912	211	456
400*100	618	b=0.5, L=1500	703	636	608	572	267	991	1 090	244	543
150*150	363	b=0.5, L=1500	459	459	413	413	208	667	734	189	368
200*150	416	b=0.5, L=1500	515	508	461	458	224	750	825	196	420
250*150	480	b=0.5, L=1500	571	554	505	497	238	832	915	213	459
300*150	549	b=0.5, L=1500	629	597	552	536	252	913	1 004	228	504
400*150	651	b=0.5, L=1500	752	690	650	612	281	1 078	1 186	262	595
500*150	756	b=0.5, L=1500	952	811	790	719	321	1 264	1 390	304	722
600*150	889	b=0.7, L=1500	1 108	905	903	802	350	1 429	1 572	337	819
200*200	480	b=0.5, L=1500	561	561	501	501	238	833	916	213	462
250*200	549	b=0.5, L=1500	617	609	546	539	252	914	1 005	230	508
300*200	618	b=0.5, L=1500	679	657	595	583	267	998	1 098	246	556
400*200	732	b=0.5, L=1500	801	749	690	665	295	1 162	1 278	280	648
500*200	855	b=0.5, L=1500	1 006	879	834	771	336	1 355	1 491	325	784
600*200	985	b=0.7, L=1500	1 166	977	952	858	367	1 525	1 678	361	888
800*200	1 281	b=0.7, L=1500	1 516	1 171	1 198	1 027	428	1 863	2 049	431	1 181
250*250	492	b=0.5, L=1500	666	666	589	589	267	1 001	1 101	248	559
300*250	534	b=0.5, L=1500	725	715	636	630	281	1 082	1 190	265	606
400*250	638	b=0.5, L=1500	851	810	735	715	312	1 250	1 375	300	703
500*250	842	b=0.5, L=1500	1 060	947	879	823	350	1 446	1 591	346	850
600*250	942	b=0.7, L=1500	1 223	1 047	997	911	382	1 618	1 780	384	956
800*250	1 344	b=0.7, L=1500	1 576	1 244	1 246	1 082	442	1 960	2 156	456	1 282
300*300	576	b=0.5, L=1500	773	773	678	678	295	1 166	1 283	281	657
400*300	680	b=0.5, L=1500	900	873	777	763	326	1 336	1 470	318	756
500*300	893	b=0.5, L=1500	1 116	1 022	927	881	367	1 540	1 694	363	916
600*300	992	b=0.7, L=1500	1 138	1 121	1 043	966	396	1 711	1 882	406	1 023
800*300	1 408	b=0.7, L=1500	1 639	1 325	1 296	1 141	459	2 059	2 265	483	1 375
1000*300	1 800	b=0.7, L=1500	2 877	1 986	2 103	1 657	542	2 513	2 764	591	1 623
400*400	766	b=0.5, L=1500	1 000	1 000	862	862	356	1 355	1 491	356	865
500*400	992	b=0.5, L=1500	1 224	1 173	1 015	987	396	1 557	1 713	410	1 044
600*400	1 093	b=0.7, L=1500	1 393	1 280	1 137	1 078	428	1 900	2 090	452	1 162
800*400	1 292	b=0.7, L=1500	1 758	1 488	1 392	1 255	489	2 254	2 479	533	1 558
1000*400	1 928	b=0.7, L=1500	3 060	2 242	2 239	1 829	575	2 738	3 012	657	1 830
500*500	1 093	b=0.5, L=1500	1 343	1 343	1 107	1 107	428	1 907	2 098	455	1 176
600*500	1 346	b=0.7, L=1500	1 508	1 444	1 231	1 199	459	2 089	2 298	498	1 302
800*500	1 664	b=0.7, L=1500	1 882	1 662	1 490	1 378	521	2 451	2 696	584	1 744
1000*500	2 054	b=0.7, L=1500	3 241	2 515	2 373	2 009	606	2 960	3 256	721	2 037
1200*500	2 311	b=0.7, L=1500	3 951	2 812	2 818	2 247	672	3 349	3 684	819	2 331
600*600	1 292	b=0.7, L=1500	1 620	1 620	1 322	1 322	489	2 275	2 503	543	1 443
800*600	1 792	b=0.7, L=1500	2 003	1 846	1 588	1 507	552	2 649	2 914	636	1 908
1000*600	2 183	b=0.7, L=1500	3 423	2 807	2 509	2 200	640	3 185	3 504	787	2 247
1200*600	2 498	b=0.7, L=1500	4 118	3 116	2 961	2 445	706	3 584	3 942	890	2 565
800*800	2 048	b=0.7, L=1500	2 246	2 246	1 781	1 781	613	3 039	3 343	738	2 316
1000*800	2 438	b=0.7, L=1500	3 790	3 445	2 782	2 610	706	3 634	3 997	918	2 674
1200*800	2 725	b=0.7, L=1500	4 540	3 780	3 245	2 865	770	4 053	4 458	1 035	3 010
1000*1000	2 725	b=0.7, L=1500	4 154	4 154	3 052	3 052	770	4 081	4 489	1 049	3 529
1200*1000	3 216	b=0.7, L=1500	4 931	4 515	3 517	3 279	834	4 522	4 974	1 177	3 989
1200*1200	3 431	b=0.7, L=1500	5 324	5 324	3 816	3 816	900	4 992	5 491	1 323	4 547

Размеры, мм				Площадь поверхности F, м², при ширине отвода h, мм
b	R	u	H	100	150	200	250	300	400	500	600	800	1000	1200	1600	2000
100	150	250	300		0,21	0,25	0,29
150		275	350	0,23	0,27	0,32	0,36
200		300	400	0,30	0,32	0,39	0,44	0,49	0,59	0,69
250		325	450	0,37	0,43	0,48	0,53	0,59	0,69	0,80	0,90	1,12
300		350	500			0,57	0,63	0,69	0,80	0,91	1,03	1,26	1,49
400		400	600			0,78	0,84	0,91	1,04	1,17	1,30	1,56	1,82	2,08
500		450	700			1,02	1,09	1,17	1,31	1,46	1,60	1,89	2,18	2,48	3,06	3,64
600		500	800				1,37	1,45	1,61	1,78	1,94	2,26	2,58	2,90	3,55	4,20
800		600	1000				2,02	2,12	2,31	2,51	2,70	3,08	3,47	3,86	4,63	5,40
1000	300	850	1350					3,53	3,80	4,07	4,34	4,88	5,43	5,97	7,05	8,13
1200		950	1550						4,84	5,14	5,45	6,05	6,66	7,27	8,48	9,69
1600		1150	1950							7,68	8,04	8,77	9,50	10,24	11,70	13,16
2000		1350	2350							10,71	11,14	12,00	12,65	13,70	15,42

Размеры, мм			Площади поверхности, м²		Размеры, мм			Площади поверхности, м²
D	R	n	90°	45°	D	R	n	90°	45°
100	195	245	0.11	0.07	500	545	795	1.44	0.79
125	232	295	0.16	0.10	560	605	885	1.79	0.97
140	255	325	019	0.12	630	675	990	2.24	1.21
160	285	365	0.25	0.15	710	710	1065	2.62	1.31
180	315	405	0.30	0.18	800	800	1200	3.33	1.67
200	345	445	0.37	0.21	900	900	1350	4.22	2.11
225	382	495	0.46	0.26	1000	1000	1500	5.20	2.60
250	420	545	0.56	0.31	1120	1120	1680	6.53	3.26
280	465	605	0.69	0.39	1250	1250	1875	8.13	4.07
315	518	675	0.76	0.48	1400	1400	2100	10.2	5.10
355	400	578	0.86	0.43	1600	1600	2400	13.3	6.66
400	445	645	0.95	0.53	1800	1800	2700	16.9	8.43
450	495	720	1.18	0.65	2000	2000	3000	20.8	10.4

Разновидности вентиляционных отводов

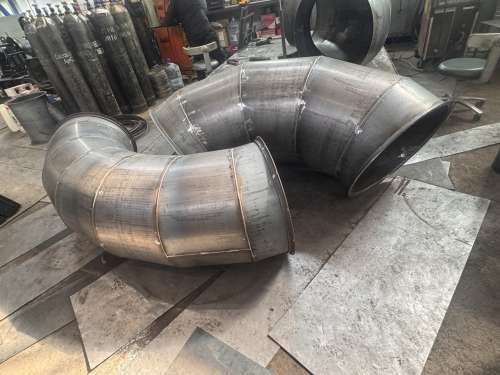

инженер изготавливает отвод на заводе Вендер Климат

Классификация отводов для вентиляции включает несколько категорий, имеющих отличие по типу используемых материалов, сечению, длине, типу структуры – простой или гофрированной.

В нашем каталоге представлены все актуальные модификации:

Отводы для вентиляции оцинкованные;
Отводы из черного металла сварные;
Отводы из нержавеющей марки стали фальцевые;
Отводы из нержавеющей стали сварные;
Отводы круглого сечения и отводы для вентиляции прямоугольные.

Толщина стенок отвода в зависимости от предполагаемой нагрузки и интенсивности загрязнения воздуха составляет 0,55-8,0 мм.

Длина выбирается заказчиком исходя из проектных характеристик вентиляционной системы.

В обширном каталоге отводов для вентиляции нашей компании имеются модификации с различными характеристиками диаметра и радиуса поворота.

Преимущества отводов системы вентиляции

Мы предлагаем купить качественные конструкции отводов, эксплуатационная эффективность которых обеспечена прогрессивными технологиями производства, технологическими характеристиками материалов и повышенной степенью производительности каждой модели отводов для вентиляции.

Все модели нашего каталога обеспечивают высокую степень очистки, экономическую рентабельность эксплуатации, повышенную мощность при низких затратах, и обладают долговечным эксплуатационным ресурсом.
