Сварной переход — это фасонный элемент пневмотранспортной сети, предназначенный для плавного изменения диаметра или формы сечения магистрали.
В системах промышленной аспирации критически важно поддерживать постоянную высокую скорость потока (для предотвращения оседаний тяжелой пыли и стружки). Поэтому аспирационные переходы проектируются с регламентированными углами раскрытия, исключающими резкие перепады давления, появление турбулентных зон и завихрений.
Завод «Вендер Климат» в Санкт-Петербурге производит промышленные переходы любой сложности по стандартам ГОСТ, ТУ и индивидуальным чертежам. Выпускаем детали серийно и штучно, организуем доставку на объекты по всей РФ.
В отличие от стандартных вентиляционных систем, детали для аспирации работают в условиях высоких абразивных нагрузок. При производстве мы строго соблюдаем следующие технологические требования:
В аспирационных трассах прямоугольные сечения практически не используются из-за риска скопления отходов в углах. Поэтому мы производим два основных типа переходов.
Основной элемент для сужения или расширения круглой магистрали. По конструкции делятся на:

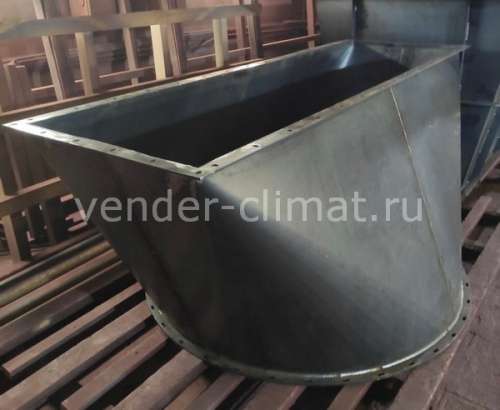

Используются локально в местах подключения круглой магистрали к прямоугольным патрубкам вытяжных зонтов, защитных укрытий станков, бункеров или циклонов.
Ниже представлены базовые габариты для круглых сварных переходов (диаметр D на диаметр D1). Изготавливаем стандартный ряд каталога от 100 до 1500 мм (до 3000 мм под заказ), а также любые нестандартные типоразмеры.
| Диаметр D, мм | Диаметр D1, мм | Длина (H), мм | Толщина (б), мм |
|---|---|---|---|
| 125 | 100 | 300 | от 1,0 |
| 160 | 125 | 300 | от 1,0 |
| 200 | 160 | 300 | от 1,0 |
| 250 | 200 | 300 | от 1,0 |
| 315 | 250 | 300 | от 1,0 |
| 400 | 315 | 300 | от 1,0 |
| 500 | 400 | 400 | от 1,0 |
| 630 | 500 | 400 | от 1,0 до 6,0 |
| 800 | 630 | 500 | от 1,2 до 8,0-10,0 |
| 1000 | 800 | 500 | от 1,2 до 8,0-10,0 |
| 1250 | 1000 | 600 | от 1,5 до 8,0-10,0 |
В связи со сложной геометрией, переходы с прямоугольника на круг не имеют жесткого стандарта типоразмеров и изготавливаются индивидуально. При заказе укажите следующие параметры (согласно стандартным чертежам):
Наш завод располагает одной из самых современных производственных площадок в Северо-Западном регионе (г. Санкт-Петербург). Отлаженные циклы производства на автоматизированном оборудовании позволяют нам оперативно выпускать высококачественную продукцию любой конфигурации: от стандартных вентиляционных систем до тяжелонагруженных узлов промышленной аспирации. В результате мы способны обеспечить бесперебойную поставку любого объема изделий.
В зависимости от технологических требований вашего проекта, мы изготавливаем переходы из сертифицированного листового металла:
В системах аспирации критически важна прочность и гладкость внутренних поверхностей. Поэтому детали соединяются исключительно методом герметичной полуавтоматической или аргонодуговой сварки сплошным швом (класс герметичности «П», Eurovent 2,2-B,C).
На нашем предприятии вы можете купить любой тип воздуховодов и фасонных изделий без посреднических наценок — по прямой цене от производителя. Мы производим весь спектр деталей как для систем вентиляции, так и для промышленной аспирации.
Кроме этого, наши клиенты получают:
Нужны гарантированно надежные элементы для систем промышленной аспирации или общеобменной вентиляции? Обращайтесь на завод «Вендер Климат» для оперативного расчета вашего проекта!
